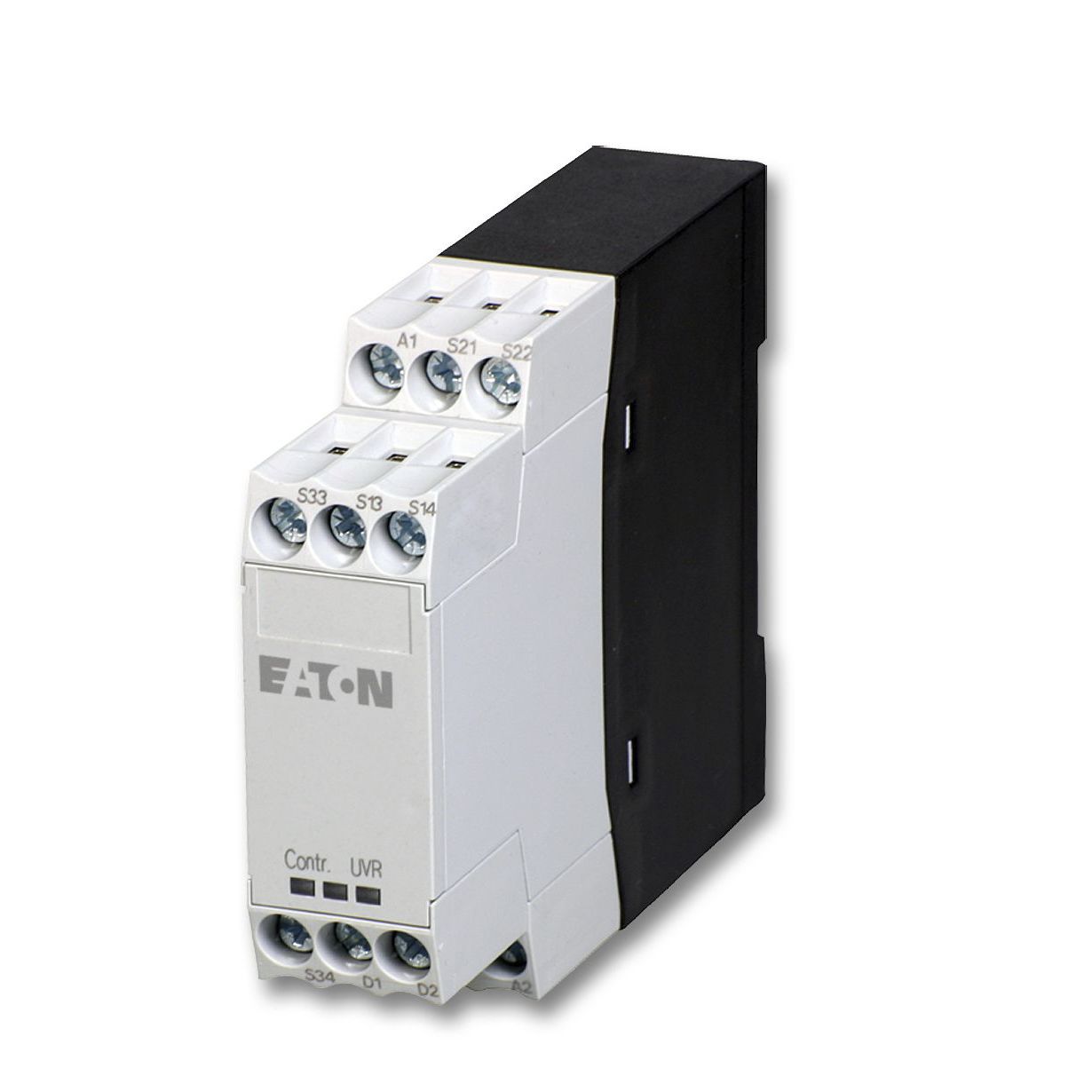

Releu CMD de monitorizare a contactorului

Descriere

Releu CMD de monitorizare a contactorului, 220-240VAC sau 24 VDC.

Moeller® series (CMD ) (Dispozitiv de monitorizare a contactorului) monitorizeaza sudura contactelor principale ale unei contactor. Intrerupator automatul din amonte este deconectat daca contactele sunt sudate. Acesta elimina necesitatea de proiectare a unui contactor redundant.

Caracteristici:

Sectiunile de siguranta ale instalatiei sunt utilizate in aproape toate aplicatiile. Adeseori se furnizeaza o unitate redundanta de deconectare pentru a evita defectiunile din aceste sectiuni ale instalatiei. In caz de pericol, se utilizeaza, de obicei, un contactor pentru a furniza deconectarea.

Problema: Contactoarele tind sa sudeze catre sfarsitul duratei de viata. Cu toate ca doi contactori sunt de cele mai multe ori conectati in serie. Aceasta este o masura destul de costisitoare, in special daca este vorba de contactoare mari.

Solutie:Releul CMD de monitorizare a contactorului face ca acest contactor redundant sa nu mai fie necesar. Acesta monitorizeaza contactorul de sudura. Intrerupator automatul din amonte este deconectat in cazul in care contactele se sudeaza. CMD poate fi utilizat in aplicatiile de oprire de urgenta la un Nivel de performanta d, in conformitate cu EN ISO 13849-1.

Pentru a asigura fiabilitatea functionala a intregii unitati ce consta in contactor, intrerupator automat si CMD, CMD este aprobat numai pentru utilizarea cu contactoarele specifice Eaton precum si cu intrerupatoare automate de protectie a motorului/intrerupatoare automate/sau intrerupatoare de sarcina de la Eaton (consultati si componentele).

Sectiunile de siguranta ale instalatiei sunt utilizate in aproape toate aplicatiile. Adeseori se furnizeaza o unitate redundanta de deconectare pentru a evita defectiunile din aceste sectiuni ale instalatiei. In caz de pericol, se utilizeaza, de obicei, un contactor pentru a furniza deconectarea.

Problema:Contactoarele tind sa sudeze catre sfarsitul duratei de viata. Cu toate ca doi contactori sunt de cele mai multe ori conectati in serie. Aceasta este o masura destul de costisitoare, in special daca este vorba de contactoare mari.

Solutie:Releul CMD de monitorizare a contactorului face ca acest contactor redundant sa nu mai fie necesar. Acesta monitorizeaza contactorul de sudura. Intrerupator automatul din amonte este deconectat in cazul in care contactele se sudeaza. CMD poate fi utilizat in aplicatiile de oprire de urgenta la un Nivel de performanta d, in conformitate cu EN ISO 13849-1.

Pentru a asigura fiabilitatea functionala a intregii unitati ce consta in contactor, intrerupator automat si CMD, CMD este aprobat numai pentru utilizarea cu contactoarele specifice Eaton precum si cu intrerupatoare automate de protectie a motorului/intrerupatoare automate/sau intrerupatoare de sarcina de la Eaton (consultati si componentele).

Aprobari: CE, Certificat de examinare tip CE, UL- si CSA

Componentele care pot fi combinate cu CMD

Contactori:

• DIL-EM
• DIL-M 7 pana la DIL-M 150
• DIL-M 185 (-S) pana la DIL-M 500 (-S)
• DIL-M 580 pana la DIL-M 1600
• DIL-H 1400 pana la DIL-H 2000
• SE-A-PKZ2 si S-PKZ2

Intrerupatoare automate de protectie a motorului si intrerupatoare automate

• PKZ 2 + U-PKZ2 (18 VDc)
• NZM 1 + NZM1 - XUVL
• NZM 2 + NZM 2/3 - XUVL
• NZM 3 + NZM 2/3 - XUVL
• NZM 4 + NZM 4 - XUVL
• N1 + NZM 1 - XUVL
• N2 + NZM 2/3 - XUVL
• N3 + NZM 3/3 - XUVL
• N4 + NZM 4 - XUVL
